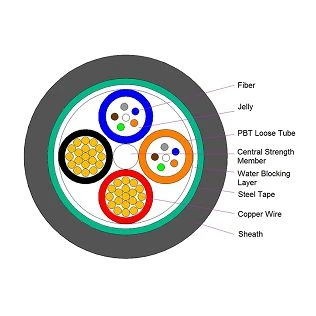

Kabel hibrid menggabungkan gentian optik dan wayar tembaga dalam sarung yang sama. Ia terpakai untuk bekalan kuasa sederhana dan penghantaran data. Ia menghantar isyarat optik melalui gentian optik dan menyampaikan isyarat elektrik melalui wayar tembaga, membolehkan bekalan kuasa jarak jauh sambil memastikan penghantaran data berkelajuan tinggi. Gentian mod tunggal atau berbilang mod diletakkan dalam tiub longgar yang diperbuat daripada plastik modulus tinggi dan diisi dengan sebatian pengisian tiub. Di tengah-tengah kabel adalah ahli kekuatan logam. Tiub dan wayar kuprum (spesifikasi yang diperlukan) terdampar di sekeliling anggota kekuatan pusat untuk membentuk teras kabel. Teras diisi dengan sebatian pengisian kabel dan berperisai dengan pita keluli beralun. Kemudian, sarung PE diekstrusi. Secara ringkasnya, kabel ini memaksimumkan kelebihan kedua-dua gentian optik dan kabel tembaga sambil meminimumkan kelemahannya.
Jenis produk:OPLC
Permohonan: BBU ditambah stesen pangkalan AAU, pendawaian mendatar dan menegak di dalam bangunan
Penerangan Produk:
Gentian optik, tiub longgar, anggota kekuatan pusat bukan logam, pita keluli bersalut, dawai kuprum, sarung berikat polietilena.
Mod peletakan:Saluran/udara
Suhu Operasi:-40 darjah - tambah 70 darjah
Teras | Jejari lenturan minimum （mm） | Daya tegangan minimum yang dibenarkan（N | Rintangan penghancuran minimum yang dibenarkan （N/100mm） | |||
statik | dinamik | jangka pendek | jangka panjang | jangka pendek | jangka panjang | |
2-144 | 10D | 20D | 1500 | 500 | 1000 | 300 |
Nota: D bermaksud diameter luar kabel optik
1, pengecilan dan penyebaran penghantaran yang rendah.
2, Reka bentuk yang munasabah, kawalan tepat unit optik dan elektrik dan proses pengkabelan optimum menyediakan kabel sifat mekanikal dan alam sekitar yang sangat baik.
3, Struktur unit optik dan elektrik yang agak bebas, memudahkan pengenalan, pengekstrakan dan sambungan semasa pemasangan.
4, Reka bentuk Optik dan Elektrik Hibrid menyediakan isyarat optik sambil memastikan penghantaran kuasa, terpakai pada voltan terkadar 450 / 750V AC dan ke bawah.
